产品概述

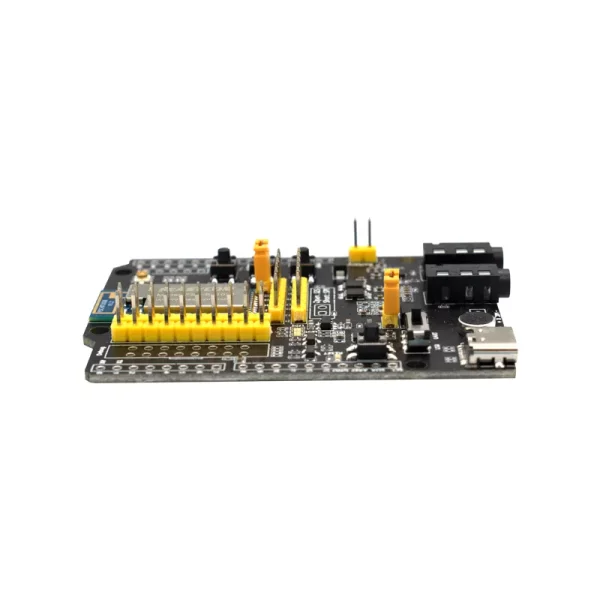

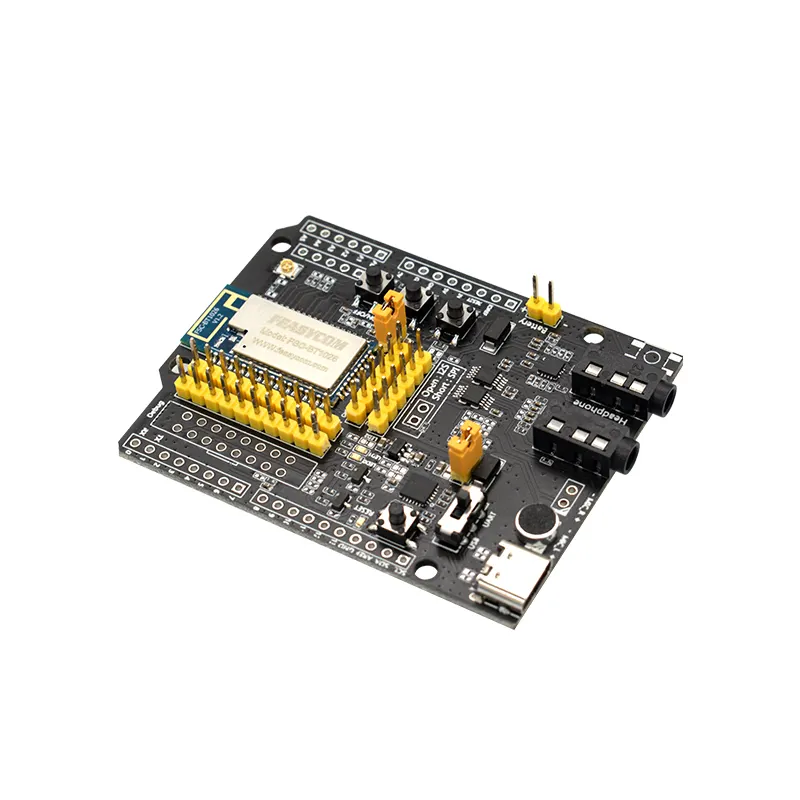

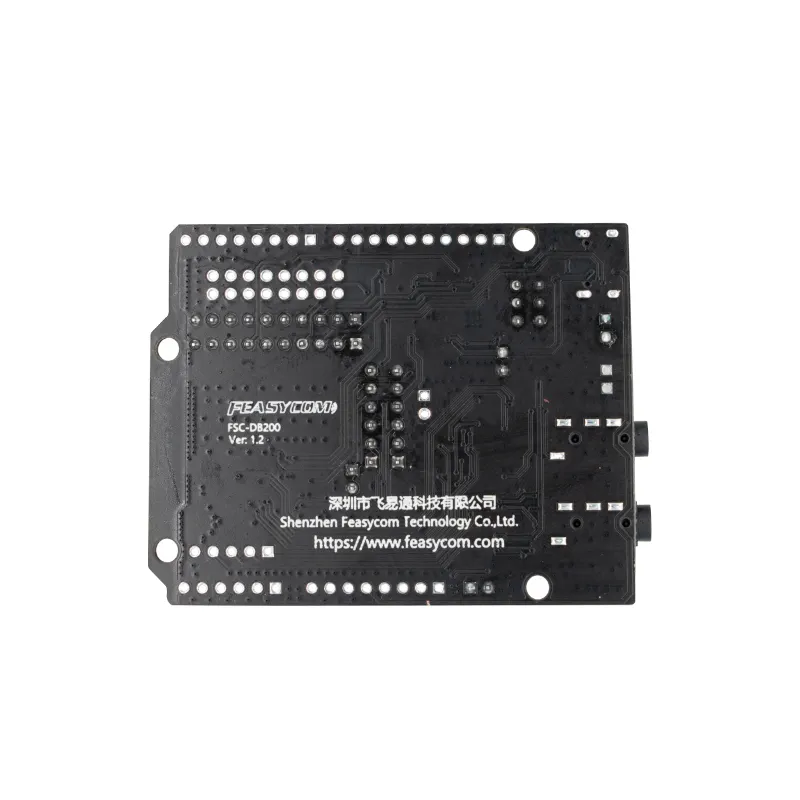

  • FSC-DB200是一款蓝牙音频开发板,可以搭配飞易通FSC-BT806、FSC-BT1006A、FSC-BT1026X、FSC-BT958音频模块一起使用。
SKU: FSC-DB200 分类:
  • 免费的APP和SDK
  • 支持深度定制服务
  • 优质芯片保证质量

描述

基本参数

FSC-DB200是一款蓝牙音频开发板,可以搭配飞易通FSC-BT806X、FSC-BT1006A、FSC-BT1026X、FSC-BT958系列等音频模块一起使用。
利用该开发板,客户可以非常轻松,高效地对其项目进行开发测试。
搭配FeasyBlue APP一起使用时可进行SPP和BLE数据传输测试,客户可以通过串口向模块发送AT命令来读写参数、下达控制命令等
需要了解更多信息,请从我们的官网下载FSC-DB200使用手册或咨询我们的在线人员!

特点

  • 多合一Type-C
  • 通用3.5耳机孔输入
  • 通用3.5耳机孔输出
  • 内置麦克风,方便通话测试
  • 锂电池/USB供电
  • 按键控制(开关机/暂停播放/音量大小/上下曲)以及一键复位
  • 2.54mm间距排针,方便杜邦线连接
  • 多功能指示灯指示状态
  • RF接口(非标配),方便测试RF信号
  • 内置USB转串口芯片
  • 内置耳机放大芯片,可驱动16/32欧姆耳机
  • 预留阿杜板连接孔

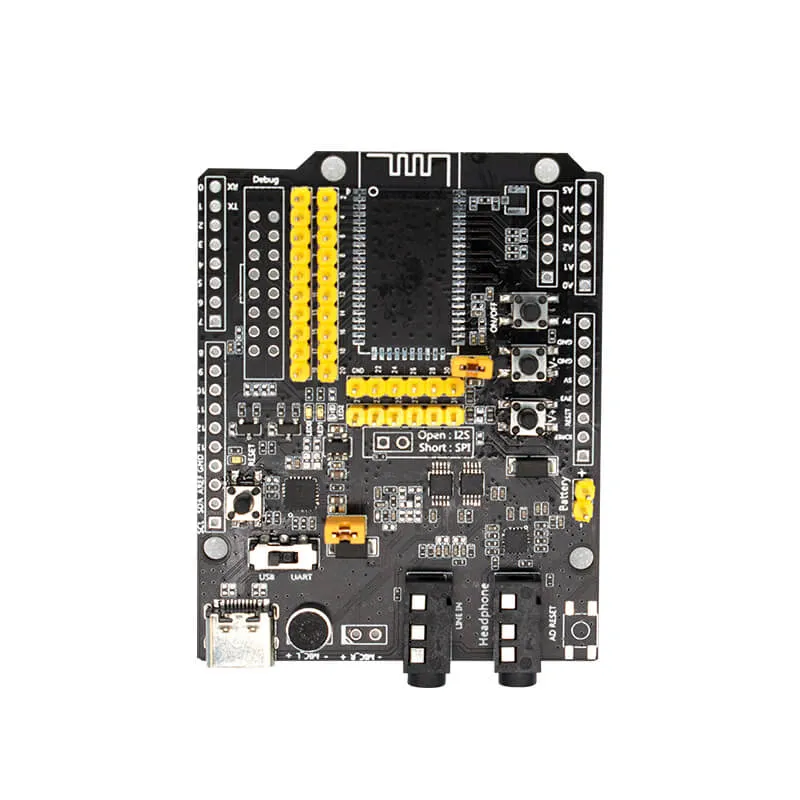

接口和区域描述

序号 标识 描述
1 Type-C   给模块供电/跟模块通讯/通过模块给电池充电
2 USB/UART切换 可选择UART跟模块通讯,也可选择模块的USB功能(并非所有的模块都有USB功能)
3 麦克风 HFP(来电去电通话时使用,默认使用L通道)以及需要麦克风的应用
4 音频输入 标准3.5mm音频插座
5 耳机输出 标准3.5耳机输出,可驱动16/32欧姆喇叭,最大60mW
6 阿杜板复位键 给扩展的阿杜板复位,默认空贴
7 电池供电 锂电池接口。3.7V~4.2V。不能超过该电压,否则损坏模块
8 音量加 短按音量递增/长按下一曲
9 音量减 短按音量递减/长按上一曲
10 开关机键 长按开关机,播放音乐:短按暂停/播放,来电:短按接听,再短按挂断
11 阿杜板扩展排针 阿杜板扩展,默认空
12 阿杜板指示灯 阿杜板状态指示
13 模拟音频差分输出排针 扩展脚,默认空
14 外置IPEX座子 模块外置天线连接座子
15 模块 可支持BT806/1006/1026X/958等
16 模块引脚 模块各引脚
17 TRBI200 TRBI200 烧录器接口, 默认空
18 模块复位键 短按模块复位
19 电池充电/模块升级 短路状态下给电池充电,模块升级/定频
20 模块供电 短路:由Type-C给模块供电,断开:由电池给模块供电,或在Type-C有输入电压且“电池充电/模块升级排针”短路下给电池充电
21 SPI/I2S选择 短路:SPI,断开:I2S 根据模块功能来选择,并非所有的模块都有这个功能
22 模块指示灯 蓝灯快闪为配对,长亮是已连接。绿灯长亮,SPP/BLE连接成功
  注意:打*三个组合才能实现电池充电,最大电流为200mA。一般情况下,该功能默认关闭。并非所有的模块都支持电池充电

驱动安装和串口助手介绍

 3.1  Win7 需要安装串口驱动程序(Win10/11可能不需要),可在电脑设备管理器查看.
(可用第三方安装串口工具,插上USB即可识别。或联系我司业务)

串口助手安装和使用

双击 飞易通助手 即可打开
界面说明如下

开发板的主要功能就是推动研发项目进度,需要了解更多,可以联系飞易通团队!

资料下载

FSC-DB200+Bluetooth+Dev+Board+User+Guide+V1.0.pdf
