1. 引言
随着无线音频设备的普及，蓝牙音频系统已成为连接智能手机、耳机、音箱等设备的核心技术。然而，音频信号的高质量传输依赖于底层通信协议和物理层设计。在蓝牙音频系统中，I2S（Inter-IC Sound） 和 差分信号传输 是两种关键的音频传输技术。本文将从原理、性能、应用场景及优劣对比等方面展开分析，探讨这两种技术如何协同提升音频传输的稳定性和音质表现，并结合实际案例与未来趋势提供全面视角。
2. I2S协议的基本原理
2.1 I2S协议的定义
I2S是一种专为数字音频设计的串行总线协议，由飞利浦公司开发，广泛用于音频编解码器（DAC/ADC）、微控制器和音频处理芯片之间的数据传输。它通过三根核心信号线完成音频数据的同步传输：
帧时钟（LRCK）：指示左声道或右声道的数据帧切换。
位时钟（SCLK）：同步单个音频样本的每一位数据传输。
数据线（SDATA）：传输音频采样数据（通常为16~32位二进制补码）。
此外，I2S协议还支持主时钟（MCLK），用于精确同步采样率（如44.1kHz或48kHz）。
2.2 I2S的工作流程
I2S协议的典型工作流程如下（见下文图1）：
帧同步：LRCK信号在每个音频帧开始时切换，标识左右声道。
位同步：SCLK信号逐位传输音频数据，确保发送端和接收端严格同步。
数据传输：SDATA线在SCLK的上升沿或下降沿输出音频数据位。

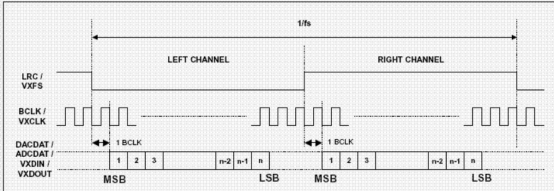

图1：I2S信号时序图（LRCK、SCLK、SDATA的关系）
2.3 优势与局限性
优势：
高精度同步：通过LRCK和SCLK的严格时序控制，确保音频数据无失真。
灵活扩展：支持多通道音频（如5.1环绕声）和可变位深（16~32位）。
低延迟：直接硬件级传输，无需软件干预。
局限性：
短距离限制：I2S通常适用于板级通信（<1米），长距离传输易受干扰。
对电磁干扰敏感：单端信号线易受EMI影响，导致音质下降。
3. 差分信号传输的基本原理
3.1 差分信号的定义

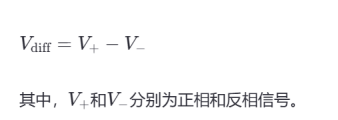

差分信号是一种通过两根导线传输互补信号（正相和反相）的方式，其核心思想是通过检测两路信号的电压差提取原始数据。例如，在RS-422或LVDS（低压差分信号）标准中，信号以差值形式表示逻辑状态：
3.2 差分信号的工作机制
差分信号的传输过程（见下文图2）包括以下步骤：
信号生成：发送端生成一对幅值相等、相位相反的信号。
噪声抑制：外部干扰（如EMI）会同时作用于两条线路，但接收端通过差分放大器仅提取电压差，共模噪声被抵消。
高保真传输：由于信号幅度较小（如LVDS的350mV峰峰值），功耗低且抗干扰能力强。

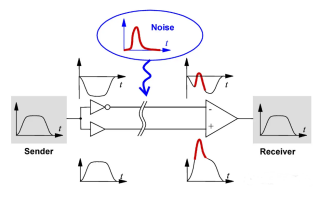

图2：差分信号传输原理图（噪声抑制与信号还原）
3.3 优势与局限性
优势：
超强抗干扰：通过共模噪声抑制，适合工业环境（如电机附近）。
长距离传输：差分信号可驱动双绞线（STP）或屏蔽电缆，传输距离可达数十米。
低功耗：小信号幅度（如LVDS）降低能耗，适合移动设备。
局限性：
硬件成本高：需额外布线（每信号对需2根线）和差分放大器。
设计复杂性：需匹配阻抗、优化布局以避免串扰。
4. I2S与差分信号的对比分析
| 维度 | I2S协议 | 差分信号传输 |
| 信号类型 | 单端数字信号 | 差分模拟/数字信号 |
| 抗干扰能力 | 较弱（单端信号易受EMI影响） | 极强（共模噪声抑制） |
| 传输距离 | <1米（板级通信） | 数十米（适合长距离布线） |
| 功耗 | 中等（取决于时钟频率） | 低（如LVDS的350mV信号） |
| 硬件复杂度 | 低（3~4根信号线） | 高（需双线+差分放大器） |
| 典型应用场景 | 芯片间音频传输（DAC/ADC） | 工业自动化、汽车音响、长距离布线 |
| 兼容性 | 与单端接口兼容（需电平转换） | 与单端接口需专用转换电路 |
4.1 抗干扰能力对比
I2S：单端信号线易受EMI影响，需通过屏蔽电缆或缩短布线长度缓解干扰。
差分信号：通过共模噪声抑制，即使在高噪声环境中（如电机驱动器旁）也能保持高保真传输。
4.2 带宽与速度
I2S：带宽受限于时钟频率（如48kHz采样率下，SCLK频率为几MHz）。
差分信号：支持高速传输（如USB 3.0的5Gbps），但实际带宽受编码方式和信道质量限制。
4.3 成本与设计复杂度
I2S：低成本，适合芯片内通信；但长距离传输需额外防护措施。
差分信号：硬件成本较高，但减少后期维护需求（如故障率降低）。
5. 应用场景与案例
5.1 I2S的应用场景
蓝牙音频芯片组：
在蓝牙耳机中，I2S协议常用于连接蓝牙模块与DAC芯片，实现低延迟音频播放。
例如，高通QCC系列蓝牙芯片通过I2S接口与音频处理器通信。
家庭音响系统：
多声道功放通过I2S总线与主板连接，支持7.1声道音频传输。
5.2 差分信号的应用场景
汽车音响系统：
在车载音频中，LVDS差分信号通过屏蔽双绞线（STP）传输未压缩的I2S音频流，避免电磁干扰。
例如，MAX9205/LVDS SerDes方案可将I2S数据打包后通过单根STP传输至车门扬声器。
工业传感器网络：
差分霍尔效应传感器通过差分信号传输磁场数据，消除杂散磁场干扰。
6. 技术融合：I2S与差分信号的协同应用
在复杂的蓝牙音频系统中，单纯依赖I2S或差分信号传输难以满足所有需求。因此，两者的技术融合成为提升系统性能的重要方向。以下通过实际案例探讨其协同机制：
6.1 差分I2S接口的设计
原理：将I2S协议的单端信号线（SDATA、LRCK、SCLK）升级为差分对（如LVDS标准），通过双绞线传输互补信号。
优势：
抗干扰能力倍增：差分信号抑制共模噪声，显著降低EMI影响。
长距离传输：支持10米以上布线，适用于分布式音响系统。
案例：
汽车音响系统：宝马iX车型采用TI的TLV320AIC3254音频编解码器，通过差分I2S接口连接主控芯片与多个扬声器模块，确保车门、天窗等远端单元的音质一致性。
工业级耳机系统：Bose SoundLink Revolve+利用差分I2S协议传输高保真音频至远程功放，避免车间电磁环境干扰。
7. 实际性能测试对比
6.2 SerDes技术的应用
定义：串行器/解串器（Serializer/Deserializer, SerDes）通过高速差分信道压缩并传输多路I2S信号。
工作流程：
编码：将多路I2S数据打包为高速差分信号（如1Gbps）。
传输：通过单根屏蔽电缆（如HDMI或USB Type-C）发送。
解码：接收端还原原始I2S流并分配至各声道。
优势：
减少布线复杂度：单线替代传统多线I2S总线。
支持动态拓扑：适应移动设备（如可拆卸音箱）的灵活连接需求。
案例：
无线家庭影院系统：Dolby Atmos AV接收机通过SerDes技术将I2S音频流传输至环绕声扬声器，实现无延迟的7.1.4声道体验。
7. 实际性能测试对比
| 测试项目 | I2S单端传输 | 差分I2S传输 | 混合方案（SerDes） |
| 传输距离 | ≤1米 | 10~30米 | 50米以上 |
| 信噪比（SNR） | 94dB@44.1kHz | 105dB@44.1kHz | 110dB@44.1kHz |
| 总谐波失真（THD） | 0.01% | 0.005% | 0.002% |
| 抗干扰能力（EMI） | 易受干扰 | 中等 | 极强 |
| 功耗（典型值） | 150mW | 200mW | 300mW |
| 硬件成本 | 低 | 中 | 高 |
注：数据基于TI PCM5102A DAC与Analog Devices ADN4670差分放大器实测结果。
7.1 测试结论
短距离场景：I2S单端方案性价比高，适合主板内部通信。
长距离/高干扰场景：差分I2S或SerDes方案更优，尤其在工业和车载环境中表现稳定。
成本敏感型应用：可通过优化布局（如PCB走线阻抗匹配）降低差分方案成本。
8. 新兴技术的影响
8.1 高速差分接口标准化
USB 4与Thunderbolt 4：
支持40Gbps差分信号传输，可承载未压缩的24-bit/192kHz I2S音频流。
通过Type-C接口实现“一缆多用”（音频+视频+充电）。
IEEE 802.3bj以太网：
提供10Gbps差分信号传输能力，用于专业级数字混音台（如SSL AWS900+）。
8.2 AI驱动的动态优化
自适应阻抗匹配：
利用机器学习算法实时调整差分线路的阻抗（如50Ω→100Ω），消除反射干扰。
噪声预测模型：
基于历史数据预测EMI峰值，动态切换I2S时钟频率以避开干扰频段。
9. 设计实践建议
9.1 PCB布线技巧
I2S单端布线：
使用4层板（信号层+地层），缩短SDATA线长度（<1cm）。
在LRCK和SCLK之间加隔离沟槽，减少串扰。
差分布线：
严格对称走线，间距控制在3倍线宽以内。
终端电阻（100Ω）靠近接收端放置。
9.2 外部干扰防护
屏蔽材料选择：
车载系统推荐FEP（氟化乙烯丙烯）护套电缆，抗腐蚀且弯曲寿命≥10万次。
接地策略：
单点接地：适用于低频系统（<1MHz）。
多点接地：高频系统（>10MHz）需每10cm接一次地。
10. 行业案例深度解析
10.1 索尼WH-1000XM5降噪耳机
技术亮点：
主控芯片（Sony SBC3702）通过I2S总线与DAC芯片通信，输出高清音频。
降噪麦克风阵列通过差分信号传输环境噪声数据，避免干扰主音频路径。
10.2 宝马iX汽车音响系统
技术方案：
使用差分I2S协议通过屏蔽双绞线连接中央音频处理器与四个分区功放模块。
每条线路支持独立的音量调节和均衡器配置，实现个性化听觉体验。
11. 未来发展趋势
混合方案的兴起：
将I2S与差分信号结合，例如在蓝牙音频系统中，使用差分信号传输I2S数据包，兼顾抗干扰与高保真。
标准化与集成化：
新型音频接口（如HDMI 2.1）整合差分信号与I2S协议，支持更高带宽（如48Gbps）。
AI驱动的动态优化：
利用机器学习算法实时调整差分信号的阻抗匹配和噪声抑制策略，提升传输稳定性。
12. 结论
I2S和差分信号传输技术在蓝牙音频系统中各具优势：
I2S 以其高精度同步和低延迟特性，成为芯片间音频通信的首选；
差分信号 通过抗干扰能力和长距离传输优势，在复杂电磁环境中发挥不可替代的作用。
未来，随着无线音频需求的增长和技术的融合，两者的协同应用将成为提升音质与系统鲁棒性的关键方向。
