Hi-Res级蓝牙&USB声卡

背景和原理

蓝牙音频:蓝牙音频传输技术为用户提供了更加便利的无线音频传输方式,使得用户可以享受到高品质的音乐和通话体验,而不再受到有线连接的束缚。在移动音频设备,如智能手机、平板电脑,以及汽车音响系统、蓝牙耳机、蓝牙音箱等产品中,蓝牙音频传输技术得到了广泛的应用。

USB音频:近年来USB产品层出不穷,USB音频类成为一种标准的规范,同时USB声卡也开始在市场上悄然出现。因为USB声卡内置了DAC和有源功放,音频数据以数字方式进入USB声卡,完全杜绝了PC的内部干扰,又使外置USB声卡替代内置声卡成为可能。

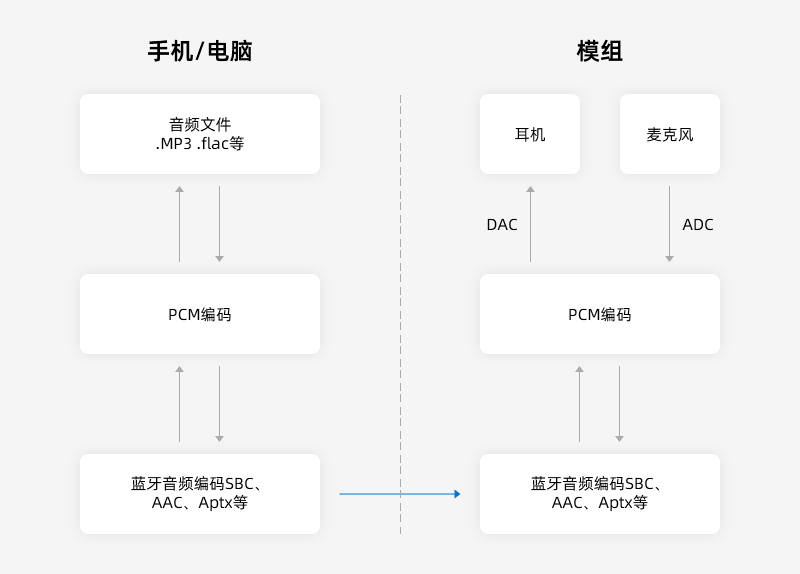

1.蓝牙声卡传输基本原理:

mp3和flac音频编码都是在PCM音频编码基础上二次编码得到的,其目的是减小文件体积。在音频播放时,就需要把mp3,flac等编码格式的数据解码还原为PCM编码格式的数据。手机/电脑蓝牙发射端要将PCM编码二次编码为蓝牙支持的编码,接受端收到后,再将其解码为PCM编码,然后经过数字-模拟转换(DAC)变成模拟信号,最后经过放大电路驱动喇叭,将声音播放出来,影响音质的因素有:音源质量(有损编码与无损编码不同),蓝牙音频编码,蓝牙信号质量,耳机品质(喇叭与声腔设计等)。

2.USB声卡传输基本原理:

音频输出和蓝牙声卡传输类似,mp3,flac等编码格式的数据解码需要还原为PCM编码格式的数据,然后通过主机USB接口发送给模组USB声卡,模组从机收到后,再将其解码为PCM编码,然后经过数字-模拟转换(DAC)变成模拟信号,最后经过放大电路驱动喇叭,将声音播放出来。音频输入方向相反,将麦克风模拟信号放大经过模拟-数字转换(ADC)变成数字信号。

飞易通蓝牙&USB模组:

FSC-BT1026X是一款支持蓝牙5.0/5.1低功耗应用的无线微控制器(MCU),非常低的有源RF和MCU电流以及低功耗模式电流消耗可以提供出色的电池寿命,并允许在小型硬币电池和电源供电应用中运行。



 pin Diagram(top view)

a.发射功率:最大发射功率为+9dBm

b.天线:默认内置PCB板载天线,支持外置天线。

c.蓝牙支持协议:(支持定制)

SPP (Serial Port Profile)

GATTS (Generic Attribute Profile LE-Peripheral role)

HFP-HF (Hands-Free Profile)

A2DP-Sink (Advanced Audio Distribution Profile)

AVRCP-Controller (Audio/Video remote controller Profile)

HID-DEVICE (Human Interface Profile)

PBAP (Phonebook Access Profile)

d.支持GATT透传服务;

e.支持主机通过串口AT指令与模组通讯以设置和查询以支持特定功能;

f.采样率高达96K;音频采样是把声音从模拟信号转换为数字信号。采样率就是每秒对声音进行采集的次数,采样越高,声音的还原就越真实越自然;

g.采样位数高达24bit;24-bit的意思声音的强度被均分为2^24级,就是16777216级,通俗来讲就是声卡的分辨率,数值越大,分辨率也就越高,所发出声音的能力越强;

已达到日本音响学会(Japan Audio Society, JAS)的【Hi-Res Audio】认证标准:

h.支持aptX,aptX HD和aptX Low Latency解码,aptx为音频编码算法,这种算法具有很高的比特率效率的同时保持了很高的音频质量。aptX作为专业的无线音频传输方案,得益于高效的编码,使得声音听感达CD级

i.USB声卡支持电脑和手机连接,适用于原装声卡损坏或者设备不支持麦克风接口等情况,提供超高清音频输出
