如何选择一款合适的蓝牙&Wi-Fi天线

中国物联网已进入迅速发展期,蓝牙&Wi-Fi基础用户已达到惊人的8亿+。如此庞大的用户群,使得蓝牙&Wi-Fi相关产品迎来了爆炸式的增涨。随着增涨,使得用户对蓝牙&Wi-Fi的信号性能质量要求也越来越高。如此一来,选择一款适合的天线,尤为关键。

天线的常见主要参数有

驻波比(Voltage Standing Wave Ratio):天线输入端处,驻波波腹电压幅度最大值/驻波波节电压幅度最小值。VSWR越大,反射越大,匹配越差; 理想比例为 1:1 (即输入阻抗等于传输线的特性阻抗,但几乎不可能达到,小天线一般要求SWR<3) 。

回波损耗(Return Loss):又称为反射损耗。传输线端口的反射波功率/入射波功率。

备注:

1、以对数形式来表示,单位是dB,一般是负值 ,其绝对值可以称为反射损耗

2、0:全反射(开路或短路),无穷为无反射(全吸收)

隔离度:指一个端口的输入功率耦合到另一个端口上的输出功率比值,这一概念是针对多端口的天线。

增益(Gain):天线在某一规定方向上的辐射功率通量密度与参考天线在相同输入功率时最大辐射功率通量密度的比值。

备注:

1、不做特殊说明,天线增益均是指最大辐射方向的增益

2、同等条件下,增益越高,方向性越好,电波传播的距离越远,即覆盖的距离增加。但是波速宽度会被压缩,波瓣越窄,从而导致覆盖的均匀性变差。

3、天线是无源器件,不能产生能量。天线增益只是将能量有效集中向某特定方向辐射或接受电磁波的能力。

4、增益越高,天线长度越长。

TIS:total istropic sensitivity:全向接收灵敏度:反映在整个辐射球面手机接收灵敏度指标。反映整机的接收灵敏度的情况。
注:与传导灵敏度和天线的辐射性能有关。

TRP:total radiated power:全向辐射功率:通过对整个辐射球面的发射功率进行面积分,求平均值得到。反映整机的发射功率情况。
注:与终端产品的传导情况下的发射功率和天线辐射性能有关

天线种类繁多,我们就不一一讨论。在实际应用中,主要往往受材料、尺寸、结构、成本所限,选择的余地并不多,我们先来看下这几款天线。

1.LDS天线成本高,首先不考虑

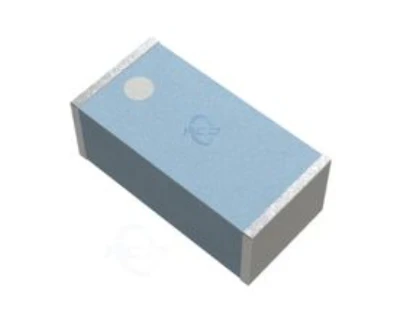

2.陶瓷天线使用面积小,需要PCB净空。对外壳也有要求,不能是金属的,以免遮挡、屏蔽信号。成本还要看使用数量,数量越大,成本越低。

3.板载天线,可减少贴片操作成本,简易直接,综合为优势。

4.FPC+CABLE天线, 自由弯曲、卷曲、折叠、可任意排列、可长可短,可随意贴合在外壳的边边角角位置。可使用在结构有要求的项目并具有良好的性价比。

综上所述,板载天线和FPC+CABLE天线是我们理想的选择。都具有良好的性价比,也能适应各种复杂的结构外壳。

飞易通公司是一家专注于物联网技术的国家高新技术企业。公司拥有软硬件研发团队,主要从事蓝牙、WiFi、Lora、UWB、ZigBee 等无线技术开发及应用。经过多年的技术积累和沉淀,飞易通已拥有自主的无线协议栈及软件知识产权,在短距离无线通信和组网领域处于领先的地位。

飞易通公司可提供整套解决方案,一站式服务(硬件 + 固件 + APP + 后台 + 小程序+公众号全套技术支持)

飞易通公司Wi-Fi和蓝牙产品,板载天线兼FPC+CABLE天线,亦可根据客户结构定制FPC+CABLE天线,欢迎广大客户选择。
