飞易通蓝牙微信模块应用指南
本文档详细描述了将飞易通蓝牙模块应用到可接入微信硬件平台的设备中方式。
步骤1:熟悉微信硬件平台技术,开发蓝牙设备,厂商服务器
1.微信硬件平台介绍
相关文档:
微信硬件平台技术方案.pdf
微信硬件平台介绍.pdf
微信硬件平台框架说明及接入流程.pdf
2.微信外设协议
相关文档:
微信蓝牙外设协议1.0.4.pdf
3.设备接入接口协议
相关文档:
设备接入接口协议V2.3.pdf
4.微信硬件JSAPI
相关文档:
微信硬件JSAPI 介绍文档1.0.5.pdf

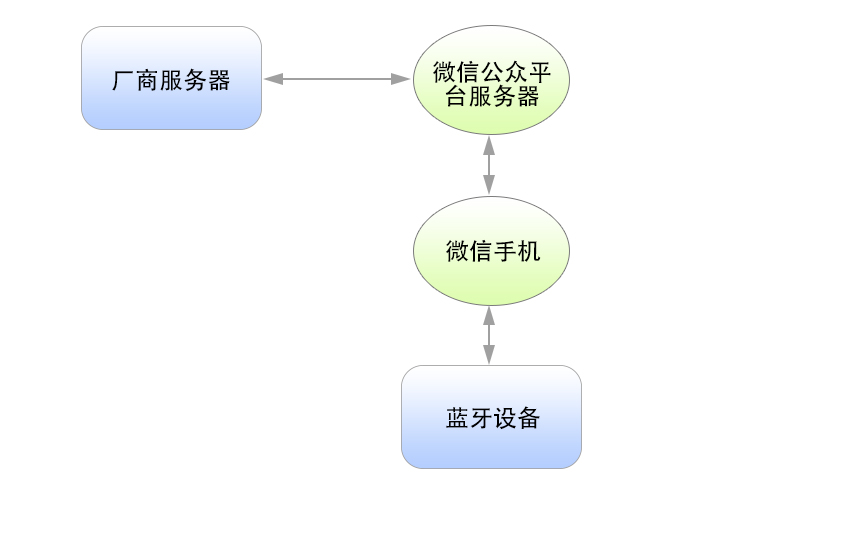

为了给客户提供较高的灵活性,飞易通的蓝牙模块仅提供与微信通信的物理通
道,客户应参考《微信蓝牙外设协议》设计一个可与微信建立逻辑连接并进行数
据交互的设备端控制器(MCU)。由于微信并不解析设备端的数据,因此需要
客户设计一个基于Java Script、XML 技术的数据服务器,来解析设备上传到微信的数据。
![](https://www.feasycom.com.cn/wp-content/uploads/2023/11/4bd8957167055e9e7731ef04a92fe38d.jpg)

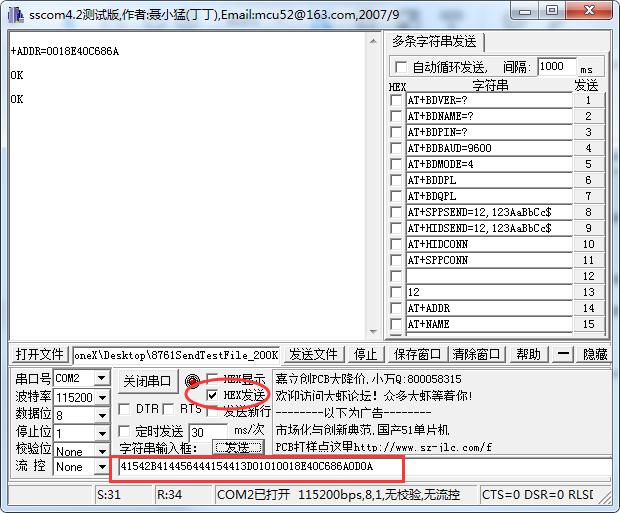

步骤2:配置蓝牙模块
AT+ADVDATA=<Company ID><MAC>rn
MAC 的格式是6 个字节十六进制
Company ID 设置为2 个字节十六进制,没有的话随便填
![](https://www.feasycom.com.cn/wp-content/uploads/2023/11/085737e82064190afed18dd00cd04a90.jpg)
步骤3:准备好蓝牙设备,厂商服务器,手机,接下来开始测试

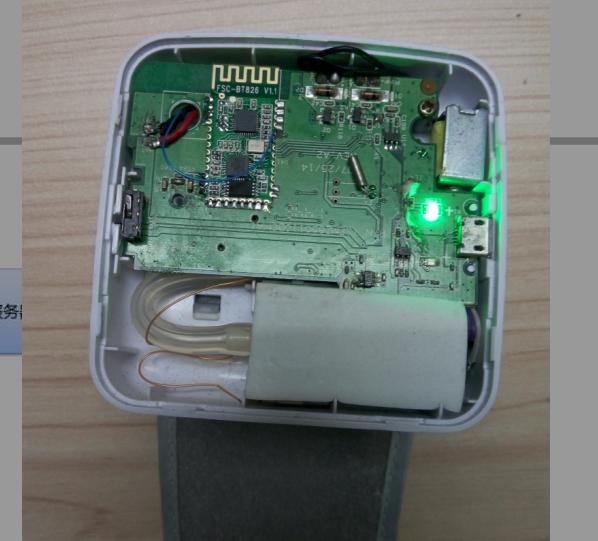

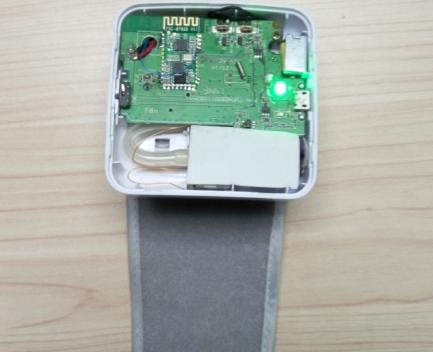

1.设备开机:
![](https://www.feasycom.com.cn/wp-content/uploads/2023/11/35e36b0d224d22f87111618d0dcca62b.jpg)
![](https://www.feasycom.com.cn/wp-content/uploads/2023/11/5160b36c06cc276a02bd49cb06181f87.jpg)

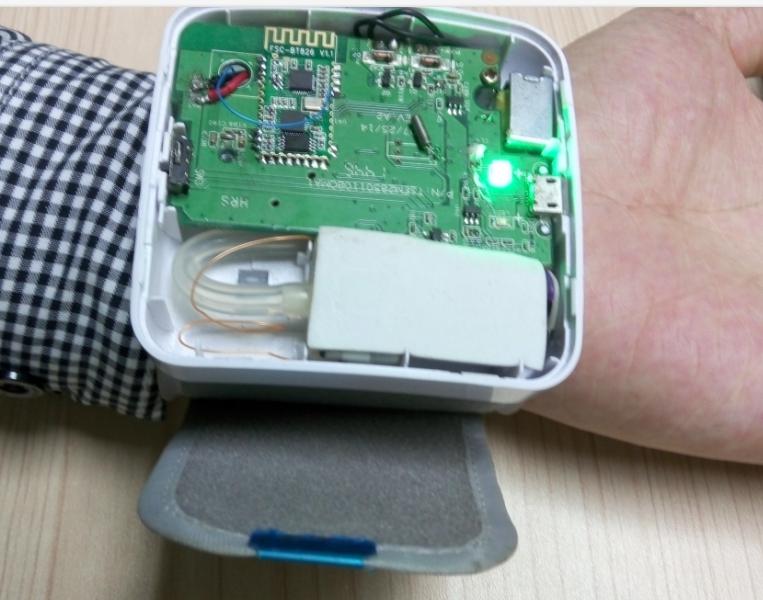

2.佩戴设备:
![](https://www.feasycom.com.cn/wp-content/uploads/2023/11/cdac5c1fb60dc0ebc168597173b6dd83.jpg)

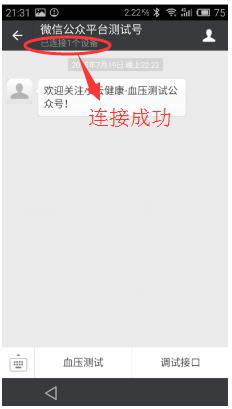

3.微信自动配对连接设备:
![](https://www.feasycom.com.cn/wp-content/uploads/2023/11/ac7790076b72dd8dce8cd6c58334b0f7.jpg)

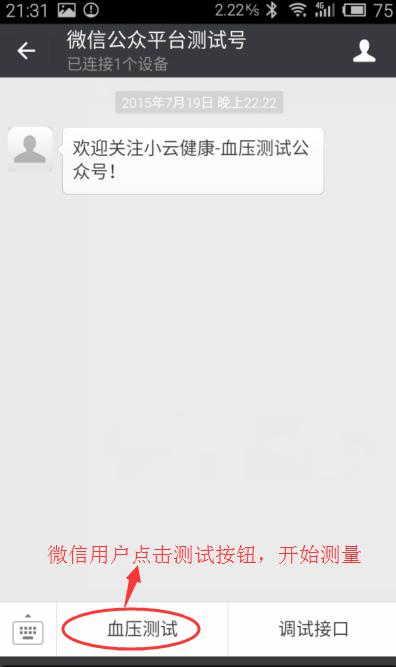

4.开始测量:
![](https://www.feasycom.com.cn/wp-content/uploads/2023/11/7c19b11d400306573e19eb5d3f983cf6.jpg)
![](https://www.feasycom.com.cn/wp-content/uploads/2023/11/f9fbd50fd33b328e9811c5c3aad7e8b8.jpg)

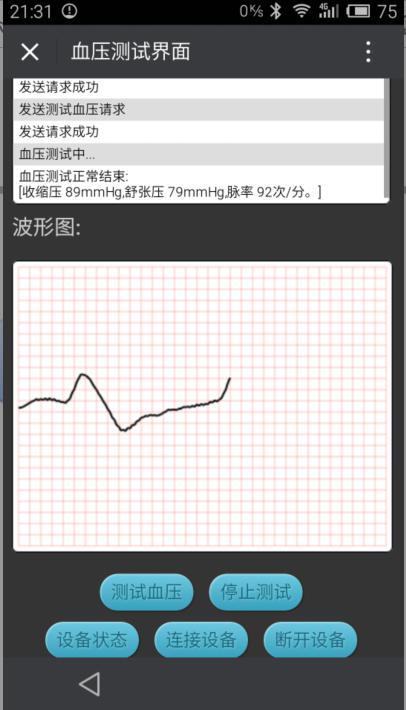

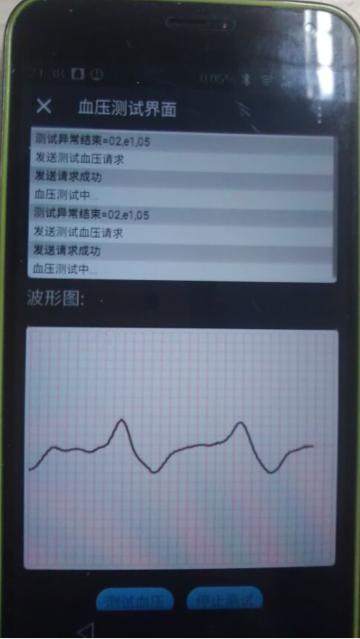

5.设备将采集的数据上传至微信,微信将数据转发给厂商服务器,厂商服务器对
收到的数据进行分析,将处理过的数据通过手机图形界面展示给微信用户:
![](https://www.feasycom.com.cn/wp-content/uploads/2023/11/6e858af6608e7810b0c15e2271bb5483.jpg)
![](https://www.feasycom.com.cn/wp-content/uploads/2023/11/3700d882b3ff6417cd8c0bb30a367cae.jpg)
